مقدمه
اگرچه در بازار ایران، بردهای لباسشویی همه کاره چینی موجود هستند، اما توصیه نمیشود از آنها استفاده کنید. این بردها بیگارانتی بوده و کیفیت آنها نیز به طور قابل توجهای پایین است وهمچنین، برای استفاده از برخی قطعات عمومی مانند میکروسوییچ درب، ترمیستور و هیدروستات بایستی تعویض گردند، در غیر این صورت غیر قابل استفاده خواهند بود.
بررسی مزایای برد MSB939
برد لباسشویی همه کاره MSB939، که توسط شرکت دانشبنیان کیمیا الکترونیک مشهد تولید شده، یک نسخه ارتقاء یافته از بردهای خانواده MSB925 و MSB901 است. این برد ، به عنوان جایگزینی کاملاً ایرانی برای تمامی لباسشوییهای با موتور یونیورسال موجود در بازار عرضه شده است. از مزایای این برد میتوان به یک سال گارانتی طلایی بیقید و شرط، ده سال خدمات پس از فروش و سی روز مهلت مرجوعی از تاریخ نصب اشاره کرد. همچنین، این برد قابلیت ارتباط با موبایل را نیز در خود جای داده است، به طوری که با استفاده از زبان فارسی و در یک محیط کاربرپسند، تجربهای متفاوت، لذتبخش و راحت از کار با لباسشویی خود را به شما ارائه میدهد.
برای آشنایی بیشتر با مزایای این برد، به صفحه محصول مراجعه کنید.
در ادامه، قصد داریم نقشه برد لباسشویی را بررسی کنیم.

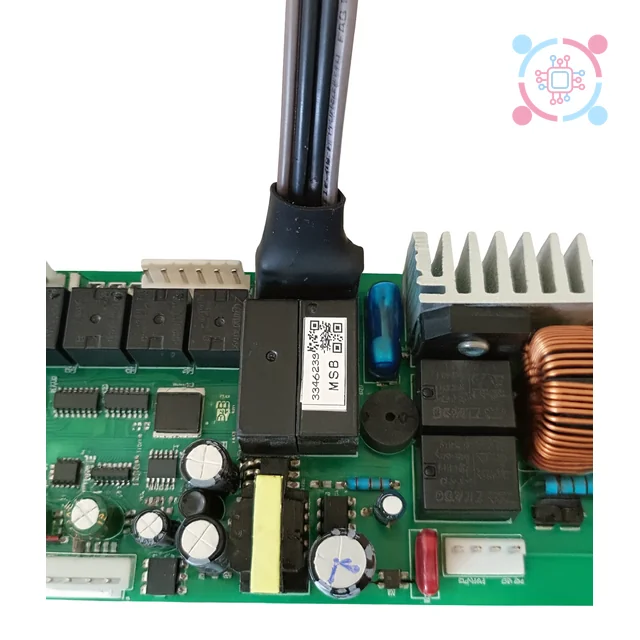

نقشه برد همه کاره MSB939
***توجه توجه *** لطفاً در نقشه سیمکشی، به رنگبندی دقیق سیمها توجه فرمایید. رنگبندی دسته سیمهای کوچک و سوکتهای همراه برد با رنگبندی نقشه همخوانی دارد. همچنین در صورتی که سیمهای همرنگ با یکدیگر جا به جایی شوند، مشکلی بوجود نخواهد آمد.
بهمنظور آسانی در سیمکشی و راحتی در استفاده، روی برد لباسشویی در کنار سوکت ها، راهنماییها را به زبان انگلیسی چاپ کردهایم.

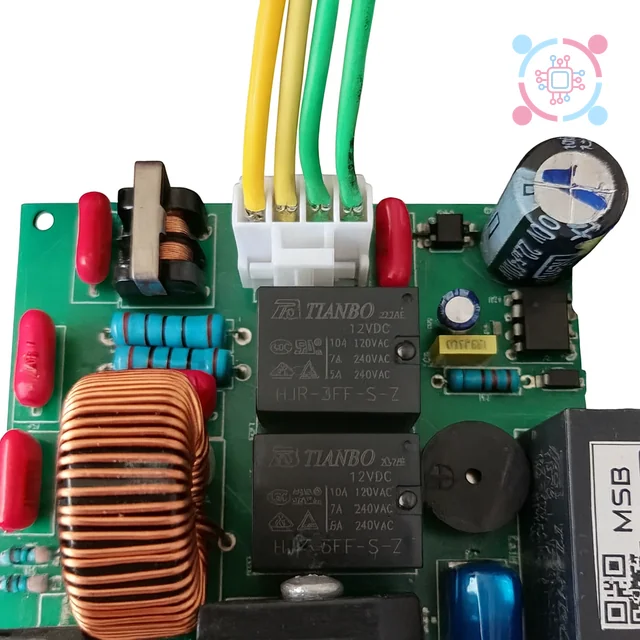

سیم کشی برق اصلی و المنت لباسشویی
4 عدد کانکتور روبردی فیش خور کنار هیت سینک، مربوط به برق اصلی و المنت (هیتر) است:
- کانکتورشماره 1 و 2 به سیم برق ورودی (220 ولت) متصل شوند.
- کانکتور شماره 3 و 4 به دو سر المنت (مشابه عکس زیر) متصل شوند.

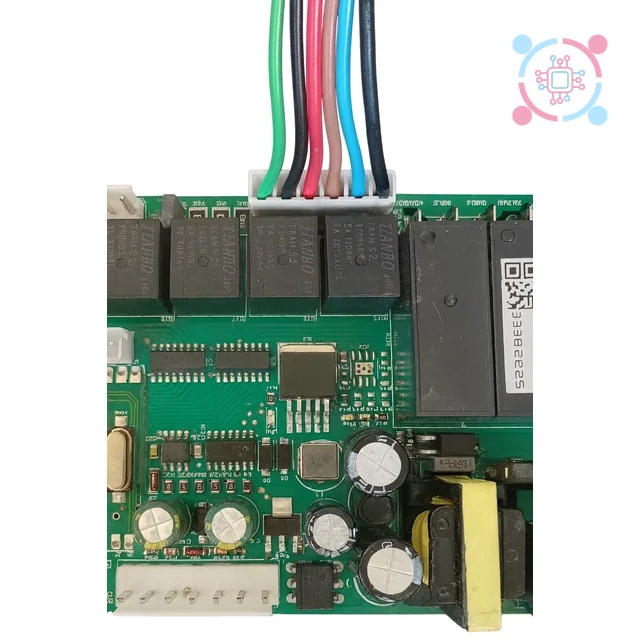

سیم کشی شیربرقیها و پمپ تخلیه لباسشویی
-
سوکت شماره 1 ، برای سیمکشی شیربرقیها و پمپ تخلیه لباسشویی مورد استفاده قرار میگیرد. ترتیب پایههای آن به شرح زیر است:
پایه شماره 1 متصل به سیم مشترک (نول) شیر برقیها است.
پایه شماره 2 به شیر آب سرد 1 وصل میشود.
پایه شماره 3 به شیر آب سرد 2 متصل میگردد. -
نکته:در صورتی که شیر آب سرد لباسشویی تک قل بود (دوقلو نبود) سیم خروجی پایه 2 و3 را به هم متصل و به فاز تک شیر لباسشویی وصل کنید.
-
پایه شماره 4 به شیر آب گرم اتصال مییابد.
-
-
نکته:در صورتی که لباسشویی شما فاقد شیر آب گرم بود سیم پایه 4 را قطع کرده و در هنگام انجام تنظیمات اولیه در نرم افزار همیار در سر برگ تیک آب گرم ندارد را فعال کنید .
پایه شماره 5 (نول پمپ تخلیه) و پایه شماره 6 به (فاز پمپ تخلیه) وصل میگردد. -

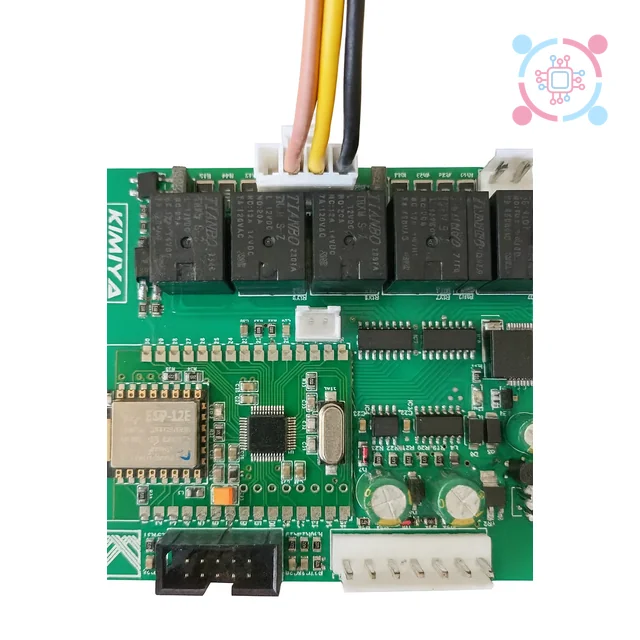

سیم کشی قفل درب لباسشویی و (پمپ سیرکوله یا پمپ حبابساز)
سوکت شماره 2 مربوط به سیم کشی قفل درب است و پایههای سوکت به ترتیب زیر هستند:
- پایه شماره 1 (نول) به پایه مشترک میکروسوئیچ (پایه شماره 3 ) و یا (L)
- پایه شماره 2 (فیدبک) به پایه شماره 2 میکروسوئچ درب و یا (N)
- پایه ٰشماره 3 (خروجی رله) به پایه شماره 1 میکروسوئیچ درب و یا (C)
**** اگر دارای پمپ سیرکوله یا حبابساز هستید، پایه ٰشماره 4 را به یک سیم پمپ و سیم دیگر را به پایه شماره 1 (نول) وصل کنید.
نقشه سیم کشی موتور لباسشویی با ترموفیوز
برای نصب قفل درب لباسشویی با تک رله (برقی یا مگنتی) و پمپ سیرکوله یا حبابساز، بهتر است این راهنماییها را دنبال کنید:
- پایه شماره ۱ (نول) را به پایه مشترک بوبین و سوییچ درب متصل کنید.
- پایه شماره ۲ (فیدبک) را به پایه دیگر سوییچ درب متصل کنید.
- پایه شماره ۳ (خروجی رله) را به پایه دیگر بوبین درب متصل کنید.
- در صورتی که پمپ سیرکوله یا حبابساز دارید، پایه شماره ۴ را به یکی از سیمهای پمپ و پایه شماره ۱ (نول) را به سیم دیگر پمپ متصل کنید.
سیم کشی قفل درب لباسشویی شامل دو (رله برقی یا مگنت)
میکروسوئیچ هفت فیش یا هفت سیمه از دو سیم پیچ (مگنت، بوبین یا رله) تشکیل شده است. یکی از این سیم پیچ ها برای قفل کردن درب و دیگری برای بازکردن آن مورد استفاده قرار می گیرد. همچنین دو عدد سوییچ در این سیم کشی وجود دارند. یکی از این سوییچ ها برای فیدبک فیزیکی درب و دیگری برای فیدبک برقی درب استفاده می شود. نحوه وصل شدن این سیم کشی به برد MSB925 به شرح زیر است:
پایه شماره 1 (نول) به پایه مشترک بوبین و سوییچ درب متصل می شود.
پایه شماره 2 (فیدبک) به پایه دیگر سوییچ درب متصل می شود.
پایه شماره 3 (خروجی رله قفل کن) به پایه دیگر بوبین قفل کن درب متصل می شود.
پایه شماره 4 (خروجی رله قفل بازکن) به پایه دیگر بوبین قفل بازکن درب متصل می شود.
لطفا توجه داشته باشید که در این سیم کشی
نقشه سیم کشی سنسورهای لباسشویی: سوکت شماره 3 برد، سوکت سنسورها است که سنسور دما (ترمیستور) ، تاکوی موتور و سنسور سطح آب (هیدورستات) به آن وصل میشوند.
سیم کشی هیدروستات: پایه شماره5 تا 7 سوکت شماره 3 مربوط به هیدروستات است:
پایه شماره 5 را به پایه شماره 1 هیدروستات وصل کنید.
پایه شماره 6 را به پایه شماره 2 هیدروستات وصل کنید.
پایه شماره 7 را به پایه شماره 3 هیدروستات وصل کنید.
- *** توجه داشته باشید: حتماً پایه شماره 6 سوکت شماره (3) باید به پایه 2 هیدروستات متصل شود. جابهجایی پایههای 5 و 7 هیچ ایرادی ایجاد نخواهد کرد.
سیمکشی سنسور دما (ترمیستور)
پایه ٰشماره 1 و 2 در سوکت شماره 3 برد، را به سیمهای ترمیستور وصل کنید و همانطور در عکس زیر میبینید هر دو سیمها قهوه ای رنگ هستند و اگر جابهجا شوند مشکلی پیش نمیآید.
نقشه سیم کشی موتور لباسشویی با ترموفیوز
سوکت شماره 4 مربوط به موتور است که پایههای آن به ترتیب زیر است:
در عکس زیر، نقشه سیمکشی سوکت موتور سامسونگ را بعنوان مثال آوردهایم و بر اساس توضیحات زیر، سوکت را به شکل زیر وصل کنید:
پایه شماره 1 به پایه شماره 10 سوکت موتور (استاتور موتور یا بالشتک)
برای اتصال پایههای شماره 5 و 6 سوکت موتور که به استاتور موتور و ترموفیوز مربوط هستند، با یک تکه سیم اتصال کوتاه (جامپر) میکنیم.”
پایه شماره 2به پایه شماره 4 سوکت موتور (سر دیگر ترموفیوز)
پایه شماره 3 به پایه شماره 9 سوکت موتور(سر آرمیچر موتور یا همان زغالها)
- . پایهی شماره 4 به پایه شماره 8 سوکت موتور (دو سر آرمیچر موتور یا همان زغالها)
پایههای 3 و 4 (سوکت شماره 4 برد) را به پایههای ۱ و ۲ سوکت موتور که مربوط به تاکو موتور است، وصل کنید.
نقشه سیم کشی موتور لباسشویی با حذف ترموفیوز
-
- توصیه میشود که در صورت خرابی ترموفیوز، حتماً ترموفیوز را تعویض کنید. اما برای تست موتور، میتوانید با حذف ترموفیوز، سیمکشی موتور را مانند تصویر زیر به موتور وصل کنید.
پایه شماره 1 به پایه شماره 10 سوکت موتور (استاتور موتور یا بالشتک)
پایه شماره 2به پایه شماره 6 سوکت موتور (استاتور موتور یا بالشتک)
پایه شماره 3 به پایه شماره 9 سوکت موتور(سر آرمیچر موتور یا همان زغالها)
- . پایهی شماره 4 به پایه شماره 8 سوکت موتور (دو سر آرمیچر موتور یا همان زغالها)
-
پایههای 3 و 4 (سوکت شماره 4 برد) را به پایههای ۱ و ۲ سوکت موتور که مربوط به تاکو موتور است، وصل کنید.
- توصیه میشود که در صورت خرابی ترموفیوز، حتماً ترموفیوز را تعویض کنید. اما برای تست موتور، میتوانید با حذف ترموفیوز، سیمکشی موتور را مانند تصویر زیر به موتور وصل کنید.
با استفاده از اطلاعاتی که در این مقاله ارائه شد، امیدواریم که بتوانید به راحتی و بدون هیچ مشکلی، برد لباسشویی خود را به درستی نصب کرده و از تمامی ویژگیهای کاربردی آن بهرهبرداری کنید. همچنین، جهت تست درستی سیمکشی و عملکرد دستگاه میتوانید از نرم افزار همیار استفاده کنید که انشاالله به زودی مقاله آموزش آن را در سایت بارگذاری خواهیم کرد.
