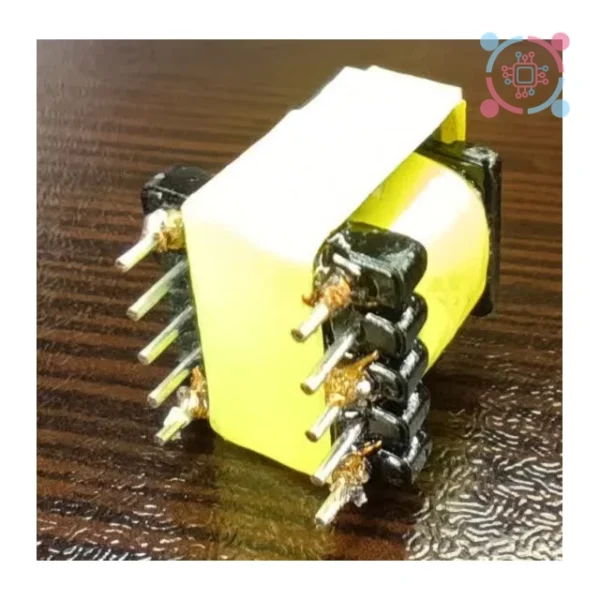

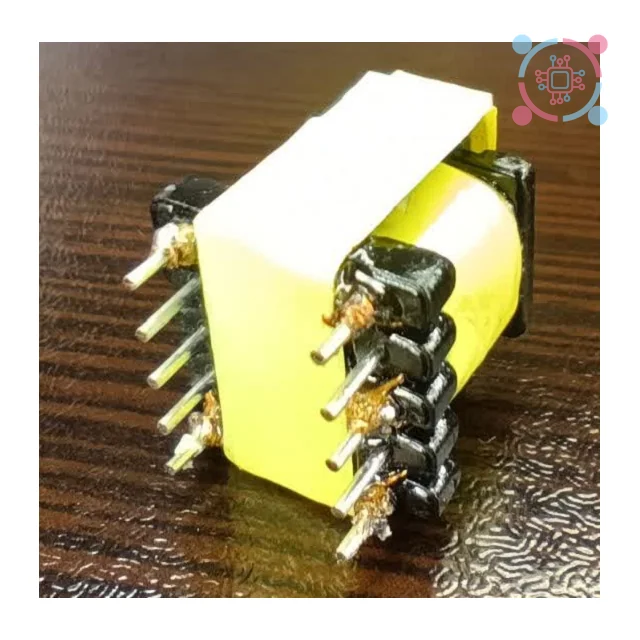

ترانس سوئیچینگ 12 ولت 0.5 آمپر (چیپ‌ست DK1203)
معرفی محصول
ترانس سوئیچینگ 12 ولت 0.5 آمپر پایلوتک با بهره‌گیری از چیپ‌ست قدرتمند DK1203، یکی از بهترین گزینه‌ها برای طراحی منابع تغذیه کوچک، پایدار و ایمن است.
این منبع تغذیه در ابعاد بسیار فشرده 13×13 میلی‌متر ساخته شده و با وجود اندازه کوچک خود، توانایی ارائه جریان 0.5 آمپر دائم و 0.75 آمپر لحظه‌ای را دارد.
به لطف طراحی دقیق مدار و استفاده از ترانس ایزوله با هسته فریت بهینه، این محصول در محدوده‌ی گسترده‌ای از ولتاژ ورودی (85 تا 265 ولت AC) با راندمان بالا و حداقل نویز الکتریکی کار می‌کند.
ترانس DK1203 پایلوتک به‌ویژه برای سیستم‌های BMS، کلید و پریزهای هوشمند، تجهیزات IoT، و دستگاه‌هایی با محدودیت فضا طراحی شده است.
ویژگی‌های فنی
| مشخصه | مقدار / توضیح |
|---|---|
| ولتاژ خروجی | 12 ولت DC پایدار |
| جریان خروجی دائم | 0.5 آمپر |
| جریان لحظه‌ای (Peak) | 0.75 آمپر |
| چیپ‌ست کنترل | DK1203 |
| ولتاژ ورودی | 85 تا 265 ولت AC |
| ایزولاسیون | ترانس ایزوله با هسته فریت باکیفیت |
| راندمان کاری | بیش از 80٪ |

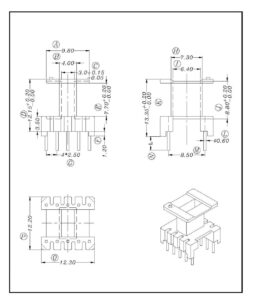

| ابعاد فیزیکی | 13 × 13 میلی‌متر |
| حفاظت‌ها | اضافه‌جریان، دمای بالا، و اتصال کوتاه |
مزایا
-
ابعاد کوچک 13×13 میلی‌متر؛ ایده‌آل برای طراحی‌های فشرده
-
مبتنی بر چیپ‌ست DK1203 با پایداری و راندمان بالا
-
عملکرد ایمن و قابل‌اعتماد در سیستم‌های صنعتی، BMS و هوشمند
-
مصرف توان پایین در حالت بی‌بار
-
تحمل جریان لحظه‌ای بالا برای راه‌اندازی بارهای خازنی یا موتوری
-
مناسب برای کلید و پریز هوشمند، تجهیزات IoT، بردهای کنترل و سنسورهای صنعتی
کاربردها
-
سیستم‌های مدیریت باتری (BMS)
-
کلید و پریزهای هوشمند و سیستم‌های خانگی هوشمند
-
ماژول‌های GSM، WiFi، BLE و IoT
-
مدارهای میکروکنترلری (STM32، ESP32، AVR)
-
بردهای کنترلی، سنسورها و تجهیزات اندازه‌گیری صنعتی
تولید سفارشی ترانس توسط پایلوتک
شرکت پایلوتک (Pilotech)، تولیدکننده تخصصی ترانس‌های سوئیچینگ سفارشی، آمادگی دارد تا مطابق نیاز شما، انواع ترانس با مشخصات دلخواه طراحی و تولید نماید.
پایلوتک از چیپ‌ست‌های متنوعی مانند DK1203، DK124 و DK125 برای تولید منابع تغذیه با ولتاژ و جریان‌های مختلف استفاده می‌کند.
اگر محصول شما محدودیت فضا یا نیاز به طراحی خاص دارد، تیم مهندسی پایلوتک می‌تواند ترانس اختصاصی را بر اساس ابعاد، جریان، دما و شرایط کاری مورد نظر شما طراحی و نمونه‌سازی کند.
جمع‌بندی
ترانس سوئیچینگ 12 ولت پایلوتک با چیپ‌ست DK1203، ترکیبی از ابعاد کوچک، راندمان بالا و پایداری بی‌نظیر است.
این ترانس با اندازه‌ی تنها 13×13 میلی‌متر، گزینه‌ای ایده‌آل برای پروژه‌های BMS، IoT و تجهیزات الکترونیکی فشرده است که در آن‌ها پایداری، ایمنی و صرفه‌جویی در فضا اهمیت بالایی دارد.
🔧 نکته فنی
برای افزایش طول عمر و جلوگیری از گرمایش بیش از حد، پیشنهاد می‌شود بار مصرفی در محدوده‌ی 70 تا 80 درصد جریان نامی (حدود 0.35 تا 0.4 آمپر) تنظیم گردد.
دیتاشیت
سوالات متداول (FAQ)
1. آیا این ترانس مستقیماً به شبکه برق شهری وصل می‌شود؟
نه، این ترانس باید قبل از استفاده بر روی برد سوئیچینگ لحیم شود.
2. آیا این ترانس مناسب برای شارژ تلفن همراه است؟
بله، اما بستگی به نوع باتری و مصرف آن دارد. برای شارژ باتری‌های متوسط و کوچک، این ترانس مناسب است.
3. چگونه می‌توان از عمر ترانس افزایش داد؟
با رعایت نکات ایمنی، لحیم کردن صحیح و جلوگیری از بارگذاری بیش از حد، می‌توانید از عمر ترانس بهینه استفاده کنید.
نکته نهایی
هر گونه سوال یا نیاز به مشاوره بیشتر در مورد این محصول، می‌توانید با ما تماس بگیرید. تضمین کیفیت و رضایت مشتری همواره اولویت ما است! 😊
