نصب برد همه کاره MSB925 همراه با نقشه سیم‌کشی

برد MSB925
فهرست مطالب

مقدمه

با توجه به نایاب بودن یا قیمت غیر معقول بردهای یدکی لباسشویی‌های معتبر مانند  (AEG) آ ا گ- (Bosch)بوش – Indesit (ایندیزیت) – SAMSUNG(سامسونگ) – LG(ال جی) – دوو (Daewoo) – Ocean (اوشین) – Media (مدیا) – (Pakshoma)پاکشوما – (Asnowa)اسنوا – (Hyundai)هیوندا – (Coral)کرال-  (Bauknecht)باکنشت  – (Absal)آبسال – (Behi)بهی در بازار ایران، استفاده از بردهای همه کاره به عنوان راهکار ثانویه برای راه‌اندازی لباسشویی‌هایی که برد آن‌ها معیوب شده است، پیشنهاد می‌شود.



هرچند که در بازار ایران بردهای لباسشویی همه کاره چینی موجود هستند، اما به هیچ عنوان استفاده از آن‌ها توصیه نمی‌شود زیرا فاقد گارانتی و کیفیت مطلوبی هستند.

در این راستا، برد لباسشویی همه کاره ایرانی MSB925 توسط شرکت دانش بنیان کیمیا الکترونیک طراحی و تولید شده است. این برد دارای یک سال گارانتی طلایی بی قید و شرط، ده سال خدمات پس از فروش و سی روز مهلت مرجوعی از تاریخ نصب است. برای آشنایی بیشتر با مزایای این برد، به صفحه محصول  مراجعه کنید.

این برد به عنوان جایگزین برای بردهای اصلی کلیه لباسشویی با موتور یونیورسال طراحی شده است و در ادامه، قصد داریم نقشه برد لباسشویی را بررسی کنیم

نقشه سیمکشی کامل برد لباسشویی همه کاره MSB925

لطفاً در نقشه سیم‌کشی، به رنگ‌بندی سیم‌ها دقت کنید. همچنین در صورت جابجایی سیم‌های هم‌رنگی، مشکلی بوجود نخواهد آمد.

نقشه کامل برد MSB925 نصب برد همه کاره
جهت سهولت در سیم‌کشی و راحتی در استفاده، در مدل لباسشویی MSB925 از پنج عدد سوکت استفاده شده است. این سوکت‌ها شامل چهار عدد سوکت VH و یک عدد سوکت XH می‌باشند. در شکل زیر، شماره سوکت‌ها از چپ به راست به صورت پادساعتگرد مشخص شده است. سوکت شماره یک مربوط به موتور و سوکت شماره پنج که سوکت XH است، مربوط به سنسور‌ها می‌باشد.

نقشه سیم کشی موتور لباسشویی با ترموفیوز

سوکت شماره 1 مربوط به موتور  است که پایه‌های آن به ترتیب زیر است:

در عکس زیر، نقشه سیم‌کشی سوکت موتور سامسونگ را بعنوان مثال آورده‌ایم و بر اساس توضیحات زیر، سوکت را به شکل زیر وصل کنید:

پایه شماره 1 به پایه شماره 9 سوکت موتور
پایه شماره 2 به پایه شماره 8 سوکت موتور (به دو سر آرمیچر موتور یا همان زغال‌ها)
پایه شماره 3 به پایه شماره 10 سوکت موتور (استاتور موتور یا بالشتک)
پایه شماره 5 و 6 سوکت موتور که مربوط به استاتور موتور و ترموفیوز است را با یک تکه سیم اتصال کوتاه(جامپر)می کنیم.
پایه شماره 4 به پایه شماره 4 سوکت موتور (سر دیگر ترموفیوز)
پایه‌های ۴ و ۵ (سوکت شماره ۵ برد) را به پایه‌های ۱ و ۲ سوکت موتور که مربوط به تاکو موتور است، وصل کنید.

نقشه سیمکشی موتور با ترموفیوز نصب برد همه کاره

نقشه سیم کشی  موتور لباسشویی با حذف ترموفیوز

  •

    • توصیه می‌شود که در صورت خرابی ترموفیوز، حتماً ترموفیوز را تعویض کنید. اما برای تست موتور، می‌توانید با حذف ترموفیوز، سیم‌کشی موتور را مانند تصویر زیر به موتور وصل کنید

    پایه‌ی شماره 1 به پایه‌ی شماره 9 سوکت موتور
    پایه‌ی شماره 2 به پایه‌ی شماره 8 سوکت موتور (دو سر آرمیچر موتور یا همان زغال‌ها)
    پایه‌ی شماره 3 به پایه‌ی شماره 10 سوکت موتور (استاتور موتور یا بالشتک)
    پایه‌ی شماره 4 به پایه‌ی شماره 6 سوکت موتور (سر دیگر استاتور موتور)
    پایه‌ی شماره‌ی ۴ و ۵ (سوکت شماره ۵ برد) به پایه‌ شماره‌ی ۱ و ۲ سوکت موتور (تاکو)

  •
نصب برد همه کاره

سیم کشی برق اصلی و المنت لباسشویی

سوکت شماره 2، مربوط به برق اصلی و المنت (هیتر) دارای پایه‌های زیر است:

    • پایه شماره 1 و 2 به سیم برق ورودی (220 ولت) متصل شوند.
    • پایه شماره 3 و 4 به دو سر المنت (مشابه عکس زیر) متصل شوند.
برق اصلی و المنت نصب برد همه کاره

سیم کشی شیربرقی‌ها و پمپ تخلیه لباسشویی

  • سوکت شماره 3 ، برای سیم‌کشی شیربرقی‌ها و پمپ تخلیه لباسشویی مورد استفاده قرار می‌گیرد. ترتیب پایه‌های آن به شرح زیر است:

    پایه شماره 1 متصل به سیم مشترک (نول) شیر برقی‌ها است.
    پایه شماره 2 به شیر آب سرد 1 وصل می‌شود.
    پایه شماره 3 به شیر آب سرد 2 متصل می‌گردد.
    پایه شماره 4 به شیر آب گرم پیوست می‌یابد.
    پایه شماره 5 (نول پمپ تخلیه) و 6 به دو سر سیم پمپ تخلیه وصل می‌گردد.

نقشه سیمکشی لباسشویی - شیر برقی‌ها

سیم کشی قفل درب لباسشویی و (پمپ سیرکوله یا پمپ حبابساز)

سوکت شماره 4 مربوط به سیم کشی قفل درب است و پایه‌های سوکت به ترتیب زیر هستند:

  • پایه شماره 1 (نول) به پایه مشترک میکروسوئیچ (پایه شماره 3 ) و یا (L)
  • پایه شماره 2‌‌ (فیدبک) به پایه شماره 2 میکروسوئچ درب  و یا (N)
  • پایه ٰشماره 3 (خروجی رله) به پایه شماره 1 میکروسوئیچ درب و یا (C)

****  اگر دارای پمپ سیرکوله یا حبابساز هستید، پایه ٰشماره 4 را به یک سیم پمپ و سیم دیگر را به پایه شماره 1 (نول) وصل کنید.

  • برای نصب قفل درب لباسشویی با تک رله (برقی یا مگنتی) و پمپ سیرکوله یا حبابساز، بهتر است این راهنمایی‌ها را دنبال کنید:

    • پایه شماره ۱ (نول) را به پایه مشترک بوبین و سوییچ درب متصل کنید.
    • پایه شماره ۲ (فیدبک) را به پایه دیگر سوییچ درب متصل کنید.
    • پایه شماره ۳ (خروجی رله) را به پایه دیگر بوبین درب متصل کنید.
    • در صورتی که پمپ سیرکوله یا حبابساز دارید، پایه شماره ۴ را به یکی از سیم‌های پمپ و پایه شماره ۱ (نول) را به سیم دیگر پمپ متصل کنید.

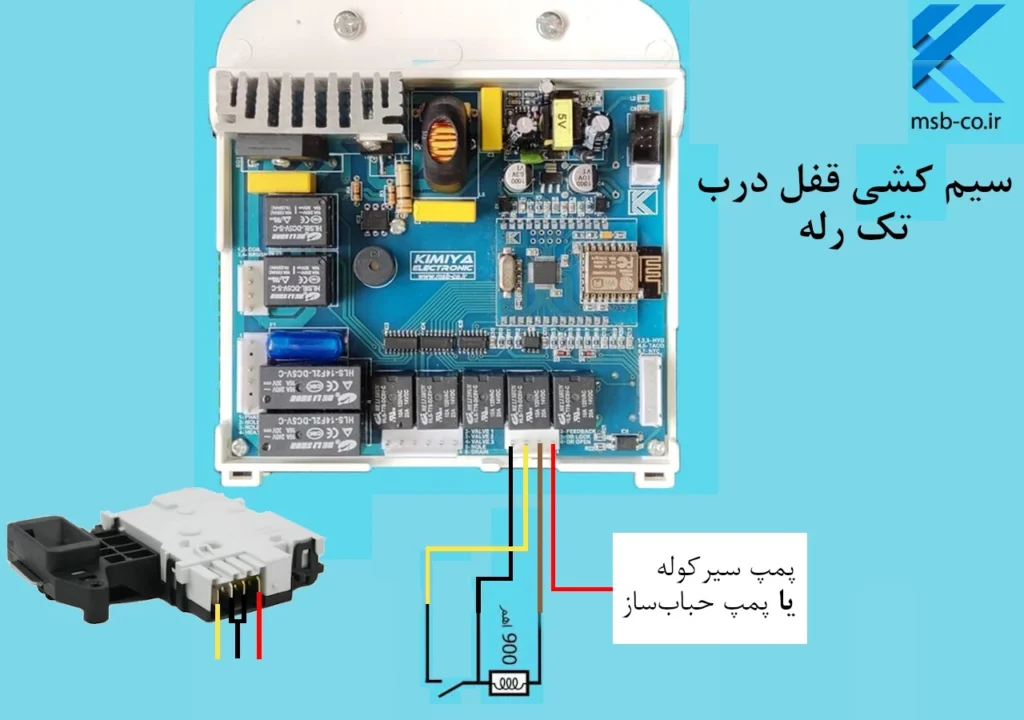

سوییچ تک رله

سیم کشی قفل درب لباسشویی شامل دو رله برقی یا مگنت

  • میکروسوئیچ هفت فیش یا هفت سیمه از دو سیم پیچ (مگنت، بوبین یا رله) تشکیل شده است. یکی از این سیم پیچ ها برای قفل کردن درب و دیگری برای بازکردن آن مورد استفاده قرار می گیرد. همچنین دو عدد سوییچ در این سیم کشی وجود دارند. یکی از این سوییچ ها برای فیدبک فیزیکی درب و دیگری برای فیدبک برقی درب استفاده می شود. نحوه وصل شدن این سیم کشی به برد MSB925 به شرح زیر است:

    پایه شماره 1 (نول) به پایه مشترک بوبین و سوییچ درب متصل می شود.
    پایه شماره 2 (فیدبک) به پایه دیگر سوییچ درب متصل می شود.
    پایه شماره 3 (خروجی رله قفل کن) به پایه دیگر بوبین قفل کن درب متصل می شود.
    پایه شماره 4 (خروجی رله قفل بازکن) به پایه دیگر بوبین قفل بازکن درب متصل می شود.
    لطفا توجه داشته باشید که در این سیم کشی از سوییچ فیزیکی درب استفاده نمی شود ***

قفل 2 رله‌ای

نقشه سیم کشی سنسورهای لباسشویی: سوکت شماره 5 برد، سوکت سنسورها است که سنسور سطح آب (هیدورستات)، سنسور دما (ترمیستور) و تاکوی موتور به آن وصل می‌شوند.

سیم کشی هیدروستات: پایه شماره 1 تا 3 سوکت شماره 5 مربوط به هیدروستات است:

پایه شماره 1 را به پایه شماره 1 هیدروستات وصل کنید.
پایه شماره 2 را به پایه شماره 2 هیدروستات وصل کنید.
پایه شماره 3 را به پایه شماره 3 هیدروستات وصل کنید.

*** توجه :پایه شماره 2 سوکت سنسورها (5) حتما باید به پایه 2 هیدروستات متصل شود. جابه‌جایی پایه‌های 1 و 3 ایرادی ایجاد نمی‌شود.

نقشه سیمکشی هیدروستات لباسشویی

سیمکشی سنسور دما (ترمیستور)

  1.  پایه ٰشماره 6 و 7 در سوکت شماره 5 برد، را به سیم‌های ترمیستور وصل کنید و همانطور در عکس زیر می‌بینید  هر دو سیم‌ها قهوه ای رنگ هستند و  اگر جابه‌جا شوند مشکلی پیش نمی‌آید.

سیمکشی ترمیستور

با استفاده از اطلاعاتی که در این مقاله ارائه شد، امیدواریم که بتوانید به راحتی و بدون هیچ مشکلی، برد لباسشویی خود را به درستی نصب کرده و از تمامی ویژگی‌های کاربردی آن بهره‌برداری کنید. همچنین، جهت تست درستی سیمکشی و عملکرد دستگاه می‌توانید از نرم افزار همیار استفاده کنید که انشاالله به زودی مقاله آموزش آن را در سایت بارگذاری خواهیم کرد.
