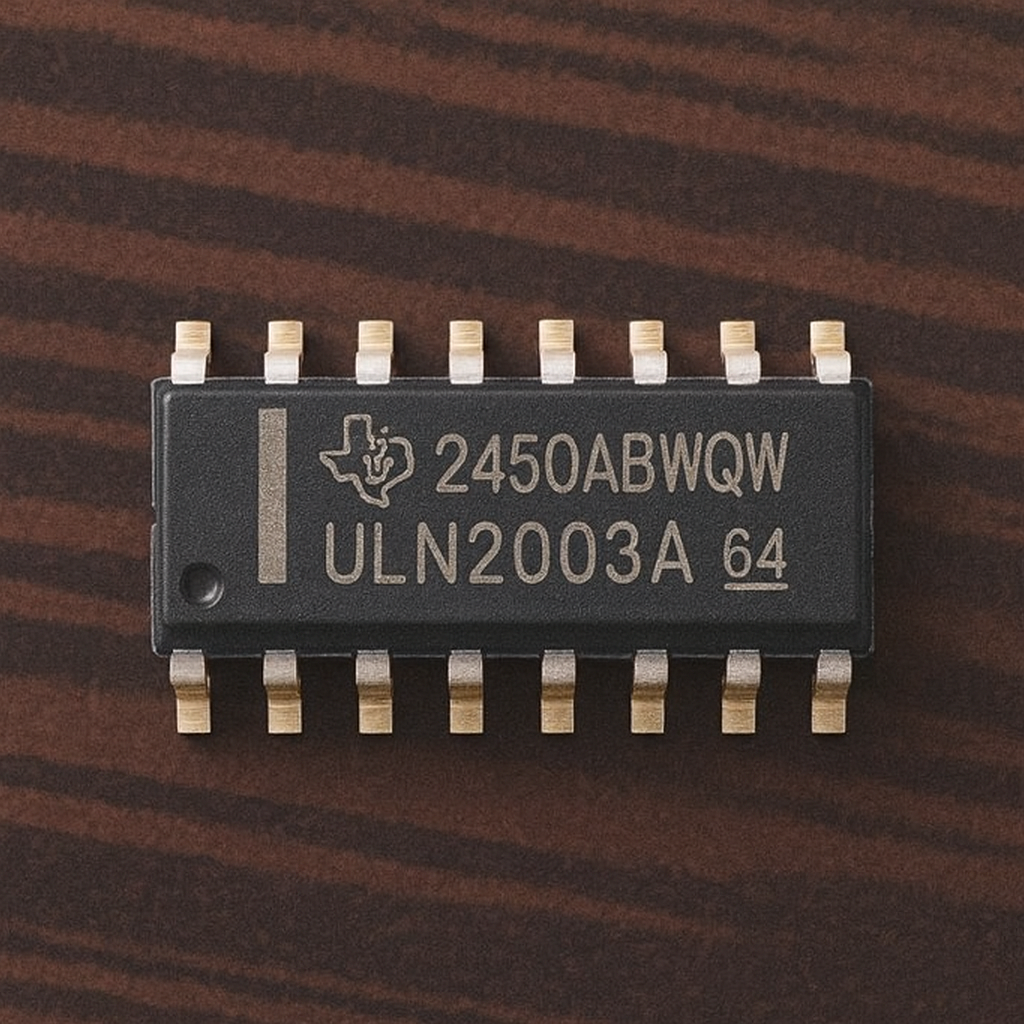

ULN2003 چیست؟
ULN2003A (یا بهطور ساده ULN2003) یک مدار مجتمع (IC) از خانواده درلینگتون (Darlington) است که توسط شرکتهایی مثل Texas Instruments، STMicroelectronics و Onsemi تولید میشود. این IC شامل هفت جفت ترانزیستور NPN با امیتر مشترک است که برای رانندگی بارهای قدرتی و ولتاژ بالا طراحی شدهاند. Wikipedia+3TI+3STMicroelectronics+3
ویژگیها و مشخصات فنی کلیدی
| ویژگی | مقدار / توضیح |
|---|---|
| جریان خروجی (هر کانال) | تا حدود 500 میلیآمپر TI+2onsemi+2 |
| ولتاژ خروجی قابل تحمل | حداکثر 50 ولت TI+2AllDatasheet+2 |
| دیود محافظ داخلی (Clamp / Flyback Diodes) | دارد؛ برای حفاظت در برابر بارهای سلفی مانند رلهها، موتورها و غیره TI+2mm.digikey.com+2 |
| ورودیها (Compatibility) | منطق TTL / CMOS با ولتاژ 5 ولت؛ دارای مقاومت پایه (input resistor) حدود ۲.۷ کیلو اهم برای هماهنگی با منطق ۵ ولتی onsemi+2STMicroelectronics+2 |
| بستهبندیها (Package Types) | DIP16، SOIC-16، SOP، TSSOP و دیگر انواع کوچکتر بسته به نسخه تولیدکننده onsemi+3TI+3AllDatasheet+3 |
| دمای کاری / ذخیرهسازی | معمولاً بین −40 تا +85 درجه سانتیگراد برای دمای کاری؛ دمای ذخیرهسازی وسیعتر onsemi+2STMicroelectronics+2 |
کاربردها
ULN2003A کاربردهای متنوعی دارد، به ویژه در جاهایی که:
-
نیاز به راهاندازی رلهها یا قطعات با بار القایی (inductive loads) داریم ⟶ دیودهای محافظ کمک میکنند تا ولتاژ برگشتی آسیبزا کاهش پیدا کند.
-
کنترل موتورهای کوچک (DC) یا استپر موتور.
-
کنترل LED، لامپها، یا انواع نمایشگرهایی که جریان نسبتاً بالا نیاز دارند.
-
مبدلها یا واسطههای منطقی بین مدارهای منطقی کمتوان و بارهای قویتر.
مزایا و محدودیتها
مزایا:
-
طراحی آماده و ساده برای استفاده؛ دیگر نیازی نیست هر کانال را جداگانه ساخت.
-
محافظت داخلی در برابر بارهای القایی.
-
قابلیت تحمل جریان قابلتوجه و ولتاژ مناسب برای کاربردهای صنعتی ساده یا پروژههای الکترونیکی.
محدودیتها:
-
میزان افت ولتاژ بین کلکتور و امیتر (VCE(sat)) در جریانهای بالا ممکن است قابل توجه باشد؛ اگر بار زیاد است، این افت ولتاژ در عملکرد نهایی مهم میشود. onsemi+1
-
وقتی معمولی ترین خروجی یا تمام خروجیها با هم کار میکنند، حرارت تولیدی مهم میشود؛ نیاز به تحلیل حرارت و امکان استفاده از هیتسینک یا طراحی مناسب برای دفع گرما.
-
ورودیها برای منطق ۵ ولتی مناسب هستند؛ اگر ولتاژ منطقی متفاوت (مثلاً 12V یا کمتر از TTL) باشد، ممکن است نیاز باشد از مدار واسط استفاده شود.
برای مطالعه دیتاشیت روی لینک زیر کلیک کنید
